高精度の基板供給
ローダ
基板供給の第一歩
次世代の各種ローダ
- マガジンローダ
- マガジンローダ CE仕様
- シングルマガジンローダ CE仕様
- マガジンローダ エルゴノミックタイプ
- ボートローダ
- バキュームピックアップローダ
- ディスタッカー
特長

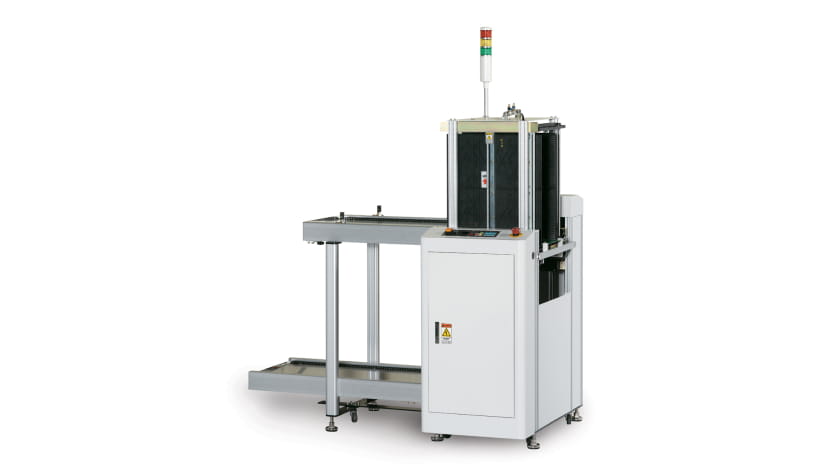

マガジンローダ
・簡単なタッチパネル操作
・アラーム付きLEDタワーランプ
・フルカバー仕様可能
・マガジンストック数指定可能
・ELS対応可能
マガジンローダ CE仕様
・SMEMA規格の標準インターフェイス
・全てのマガジンラックは空気圧にて固定
・使いやすいソフトウェアで操作が簡単
・警報ブザー付きLEDタワーライト装備
・アラーム信号をディスプレイ表示
・空気圧調整機能
・タッチパネル操作
シングルマガジンローダ CE仕様
・SMEMA規格の標準インターフェイス
・全てのマガジンラックは空気圧にて固定
・使いやすいソフトウェアで操作が簡単
・警報ブザー付きLEDタワーライト装備
・アラーム信号をディスプレイ表示
・空気圧調整機能
・タッチパネル操作
マガジンローダ エルゴノミックタイプ
・マガジンが下部にあり
・オペレーターにおける腰への負担を軽減
・SMEMA規格のインターフェイス
・タッチパネル操作
・全てのマガジンラックを空気圧にて固定
・使いやすいソフトウェアで簡単操作
・警報ブザー付きLEDタワーライト装備
・空圧調整機能あり
・基板ダメージ防止（基板JAM検出機能）
ボートローダ
・SMEMA規格のインターフェイス
・タッチパネル操作
・LEDタワーライト装備
・サーボモータによる性格なコントロール
・マガジンの接触部にはSUS（ステンレス鋼）フレーム仕様
・ボード基板詰り検出センサー装備
・ボード基板に傷をつけない
・マガジンをしっかり固定
・基板サイズの選択可能
バキュームピックアップローダ
・SMEMA規格の標準インターフェイス
・タッチパネル操作
・ブザー付きLEDタワーライト装備
・安全カバーで基板を保護
・簡単な基板上下可動システム
・基板サイズによってバキュームパットが選べる
・ガイドの固定はマグネットで操作が容易
・カバーで覆われているため安全性の向上
・吸引ポイントは調整可
・スムーズで平行な幅調整
ディスタッカー
・SMEMA規格のインターフェイス
・精密ハンドクランク幅調整システム
・先入れ、先出しが可能
・パス・モード
以下の方にお勧めです
- 基板を次工程に効率よく移動させたい
- 生産ラインの流れをスムーズにしたい
- 基板の傷や汚れを防ぎながら搬送したい
- 複数の基板を一括で移動させたい
- 製造ラインの省人化を実現したい
- 基板のサイズや形状に応じた搬送を行いたい
- 基板を適切な間隔で次工程に供給したい
- 基板の搬送速度を柔軟に調整したい
- 搬送中に基板の検査や測定を行いたい
- 基板を分岐させて異なるラインに振り分けたい
基本仕様
| モデル | タイプ | ラック | 最大基板(L×W)㎜ | 最小基板(L×W)㎜ | 寸法(L×W×H)㎜ | 電源 | エアー(MPa) | 重量(Kg) |
|---|---|---|---|---|---|---|---|---|
| KNLD-12S | S | 3 | 330×250 | 100×80 | 1188×655×1130 | 0.3KVA | 0.5±0.1 | 160 |
| KNLD-23S | 5 | 1525×655×1130 | 180 | |||||
| KNLD-12Y | Y | 3 | 440×330 | 100×80 | 1480×925×1130 | 180 | ||
| KNLD-23Y | 5 | 1940×925×1130 | 200 | |||||
| KNLD-12L | L | 3 | 530×375 | 100×80 | 1780×985×1130 | 210 | ||
| KNLD-23L | 5 | 2305×985×1130 | 220 | |||||
| KNLD-12X | XL | 3 | 530×460 | 100×80 | 1770×1095×1130 | 0.4KVA | 230 | |
| KNLD-122X | 2XL | 3 | 610×460 | 1855×1095×1130 | 240 | |||
| KNLD-12SX | 兼用 | 3 | 330×250/530×460 | |||||
| KNLD-23SX | 兼用 | 5 | 330×250/530×460 |
