SPECIFIC
基板分割機
ルーター式基板分割機（卓上）
ルーター式基板分割機（卓上）
SAM-CT23S
基板の形状に合わせて選択
画像処理機能搭載の高機能卓上機
- 簡単な操作管理ソフト
- 刃物高さ自動段取り切替が可能
- 画像処理機能あり
特長
FEATURES01
簡単な操作管理ソフト
・Windowsをベース
・ティーチングなどが直感的に作業しやすい仕様
FEATURES02

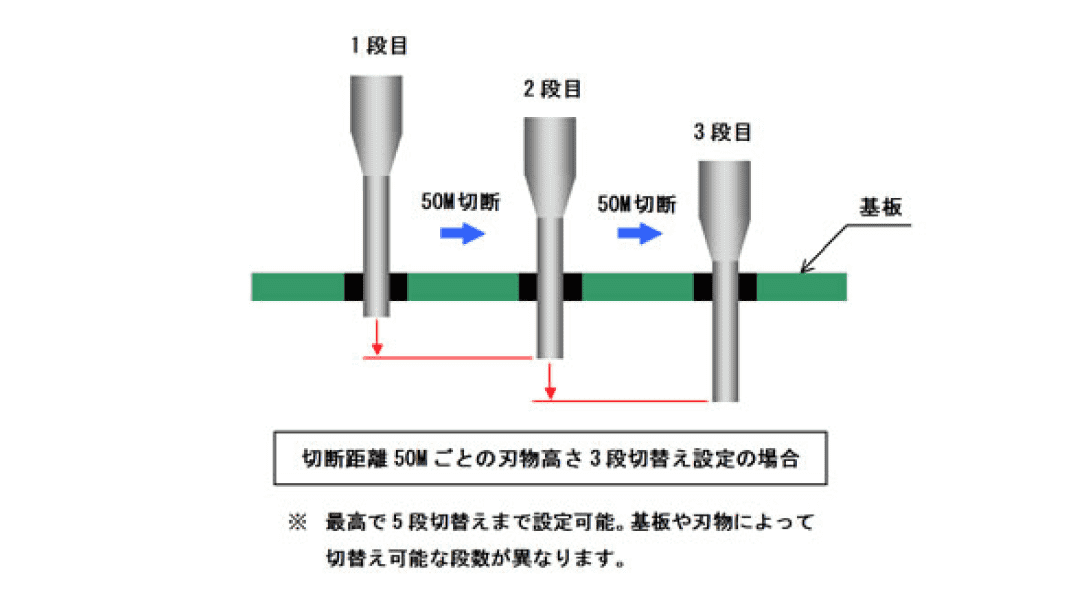

刃物高さ自動段取り切替が可能
・切断距離（50M）ごとに高さ可変可能
・最大5段階切替が可能
FEATURES03
画像処理機能あり
・デスクトップタイプで位置補正など調整可能
以下の方にお勧めです
- 基板を効率的に高精度で分割したい
- 手作業では難しい複雑な形状にカットしたい
- 多層基板を損傷なく分割したい
- 分割時に部品や基板のストレスを最小限に抑えたい
- 手作業による分割ミスを防ぎたい
- 基板を高速かつ安全に分割したい
- 基板端のバリや欠けを防ぎたい
- 大型基板から小型モジュールを正確に分割したい
- 作業員の負担を軽減し、安全性を高めたい
- 基板分割にかかる時間を削減してコスト効率を上げたい
基本仕様
| 最大基板サイズ | W 350mm × D 250mm |
|---|---|
| 板厚 | 0.4mm～2.0mm |
| 材質 | ガラエポ CEM1、3等 樹脂基板 |
| ルータ径 | φ0.8～3.0mm |
| 切削速度 | Max.50mm/sec |
| 最大移動速度 | 500mm/sec |
| 繰り返し精度 | ±0.01mm 以下 |
| Z軸ストローク | Max.40mm |
| スピンドル回転数 | 25,000～50,000rpm |
| X・Y・Ｚ軸駆動方法 | ステッピングモーター（X Y軸 脱調レス制御） |
| 電源 | 100-120V 50/60Hz |
| 消費電力 | 1.2kVA （集塵機含む) |
| 空気圧 | 不要 |
| エアー消費量 | - |
| 本体重量 | 約70kg |
| 外形寸法 | W800mm×D700mm×H510mm |
